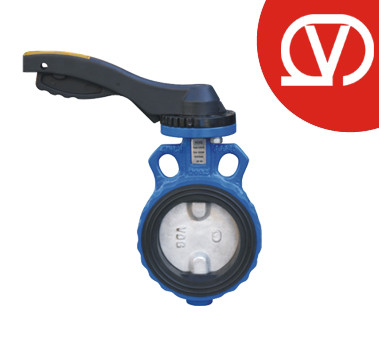

ویفری اهرمی 21/2 اینچ PN16 دیسک استیل وگ بی همتا

نوع مصرف درصنایع :

آب فاضلاب ، تاسیسات ، صنایع غذایی  , صنایع پتروشیمی

مشخصات و طراحی مدل :

طراحی و ساخت بر اساس استاندارد DIN EN 593 , basic DIN 3354

وجه تا وجه مطابق با استاندارد DIN EN 558 , basic series 20, DIN 3202-K1 ,ISO 5752 series 20

API 609 Table 1 , BS 5155, ISIRI 4841

فلنج بالا مطابق با استاندارد ISO 5211

دارای دسته اهرم مقاوم، زیبا و قفل شونده بین صفر تا 90 درجه چرخش

دارای گیربکس مقاوم و روان (در صورت درخواست قبلی خریداران)

تست بازرسی نهایی مطابق با استاندارد DIN EN 12266 , DIN 3230-3 , ISO 5208

قابلیت تجهیز با محرک پنوماتیک و با گیربکس با نسب دورهای 50:1 - 30:1 - 25:1

نوع مواد :

بدنه از جنس: چدن داکتیل مطابق با استاندارد DIN EN 1563, DIN 1693

                         چدن خاکستری مطابق با استاندارد DIN EN 1561 , DIN 1691 در صورت سفارش

جنس پروانه (دیسک) : چدن داکتیل مطابق با استاندارد DIN EN  1563 , DIN 1693  درصورت سفارش فولاد ضد زنگ نزن

 پوسته گیربکس : چدن داکتیل مطابق با استاندارد DIN EN1563 ,DIN 1693

شفت گیربکس و شیر :شفت گیربکس از جنس CK45 و محور شیر فولاد زنگ نزن با 13 درصد کروم AISI 420

دسته و اهرم : از جنس آلومینیوم اکسترود شده

فلکه گیربکس : چدن داکتیل مطابق استاندارد DIN EN 1563 ,DIN 1693

محافظت در برابر زنگ زدگی :

با پوشش های انتخابی :

رنگ بدنه و دسته : پودری الکترو استاتیک

پوشش دیسک : انواع آبکاری گالوانیزه -کروم - نیکل و نیکل کروم بر روی دیسکهای چدنی و استنلس استیل

لاستیک آب بندی:

EPDM :برای مصارف آب و فاضلاب تا دمای 70 درجه سانتی گراد

NBR: برای مصارف روغنی و ترکیبات آلی تا دمای 100 درجه سانتی گراد

SILICON : برای مصارف بخار تا دمای 180 درجه سانتی گراد

محدوده کاربرد:

*شرایط تولید نرمال و استاندارد در کارخانه

حداکثر دمای کاربردی 70 درجه سانتی گراد با لاستیک آب بندی EPDM

(در صورت استفاده در دمای بالاتر با اعلام قبلی توسط خریداران صورت می پذیرد. )

قابل نصب بین فلنج های ساخته شده بر اساس استانداردهای:

EN1092-2 – ISO 7005 – ASME B 16.1 Class 125 – ASME 16.5 Class 150
