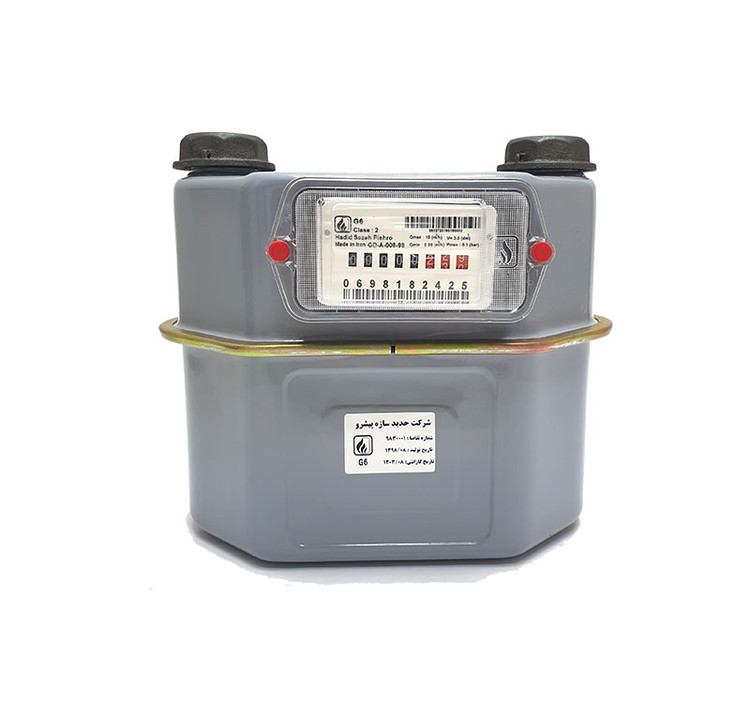

کنتور گاز شهری حدید سازه مدل G6

برند:حدید سازه
ناموجود
دیدن محصولات مرتبط
مشخصات

نوع اتصال

دنده ای

محل اتصال

بالا

ریتینگ G

G6

حداکثر فشار کاری

0.5 بار

حداکثر دبی عبوری

10 متر مکعب در ساعت

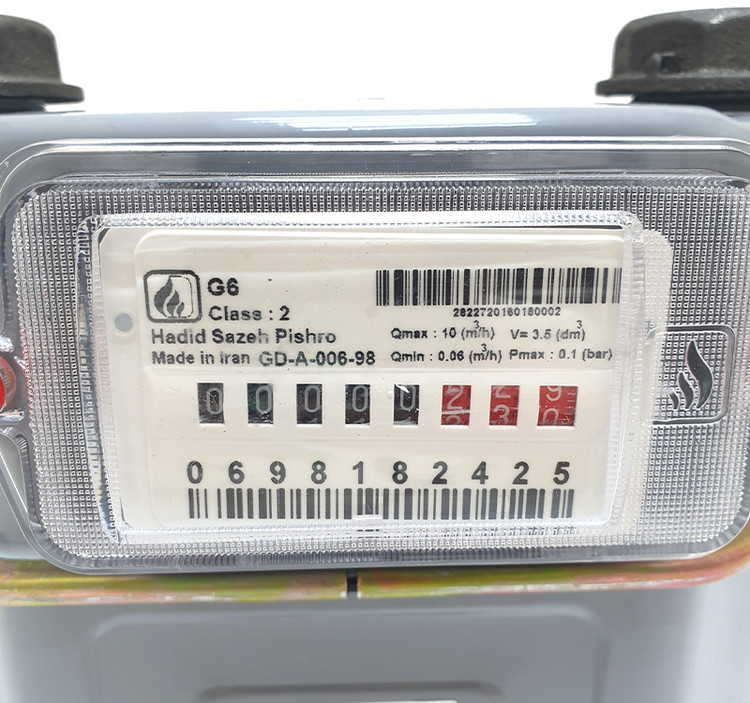

تعداد شمارنده

5 رقم و 3 اعشار

حداقل دبی عبوری

0.06 متر مکعب در ساعت

حجم دوره

3 دسی متر مکعب\

توضیحات

کنتور گاز دیافراگمی حدید سازه مدل G6 ابزاری است که جهت اندازه گیری حجم گاز استفاده می شود. این مدل از کنتور ها از دو محفظه دهلیز که هر کدام با یک پرده قابل انعطاف پذیر (دیافراگم) به دو بخش تقسیم شده ، تشکیل شده است.

جابه جایی دیافراگم ها با پر و خالی شدن محفظه ها از گاز به صورت متناوب امکان پذیر است. جابه جایی دیافراگم ها از طریق اهرم بندی های مناسب باعث به گردش در آوردن میل لنگ می گردد. گردش میل لنگ که متناسب با با حجم گاز عبوری از محفظه می باشد از طریق سیستم انتقال مغناطیسی و یا چرخ دنده ای به شماره انداز کنتور منتقل می گردد.

ویژگی های فنی :

  • حداکثر دبی عبوری : 10 مترمکعب در ساعت
  • حداکثر فشار کاری : 0.1 بار
  • ریتینگ G6 :  G
  • نوع اتصال : دنده ای
  • محل اتصال : بالا
  • تعداد شمارنده : 5 رقم و 3 عدد اعشاری
  • سیال اندازه گیری : هوا، گاز طبیعی ، گاز غیرخورنده و …
