سایز:1/2 اینچ
DN:15
کلاس:800
نوع اتصال:رزوه ای / NPT

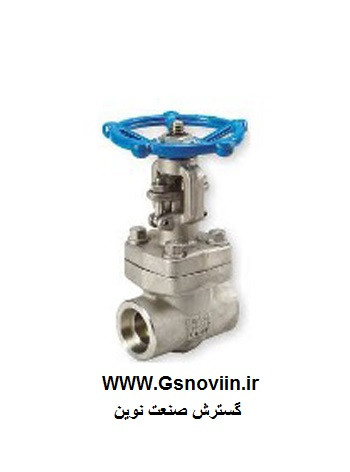

شیرفلکه کشویی "1/2 کلاس 800 استنلس استیل رزوه ای
GATE VALVE 1/2" #800 STAINLESS STEEL NPT
برند:OMB
مشخصات
سایز
1/2 اینچ
DN
15
کلاس
800
نوع اتصال
رزوه ای / NPT
کشور سازنده
چین
جنس بدنه
استیل ضد زنگ
توضیحات
شیر فلکه استیل کلاس 800 چیست؟
شیر فلکه برای کنترل، قطع و وصل جریان سیالات مورد استفاده قرار میگیرد. این نوع شیر فلکه در صنایع مختلف از جمله پتروشیمی، صنایع نفت و گاز و مواد شیمیایی به کار برده میشود و از آن به عنوان یک ابزار برای کنترل فشار و میزان سیال عبوری از مسیر لولهها و تجهیزات استفاده میگردد. شیر فلکه استیل به صورتی طراحی شده است که در برابر فشار و دمای بالا مقاومت لازم را داشته باشد.
از مهمترین وظایف شیر فلکه استیل عبارت است از:
- قطع و وصل کردن جریان سیال به طور کامل
- جلوگیری از نشت سیالات در زمان عبور از مسیر لوله کشی
- تنظیم حجم و فشار سیال عبوری
- کنترل مقدار و زمان عبور سیالات
- حفظ ایمنی تجهیزات و دستگاههای مورد استفاده در صنایع
این شیرها از استیل ساخته شدهاند و نسبت به خوردگی و زنگ زدگی مقاوم هستند، به همین دلیل از این نوع شیر در صنایع مختلف برای انتقال انواع مواد شیمیایی و صنعتی استفاده میشود.
از مهمترین ویژگیهای شیر فلکه استیل کلاس 800 میتوان به موارد زیر اشاره کرد:
- مقاومت بالا در برابر خوردگی
- قدرت مکانیکی بالا
- قابلیت کنترل دقیق و سریع جریان سیالات
- سازگار با شرایط سخت از جمله فشار و دمای بالا
- عمر مفید بالا
استاندارد هایی که برای خرید گیت ولو GATE VALVE باید بدانیم
API 600
استاندارد اصلی طراحی وساخت gate ولو های فلنجی و دوسر جوش به شکل ریخته گری میباشد
و پیوستی از ان به شیرهای پرداخته که در حال حاضر در استاندارد MSS-SP144 گنجانده شده است
استاندارد 1034 ISO معادل استاندارد API 600میباشد
API 603
استاندارد طراحی و ساخت GATE ولوهایی با بدنه ریخته گری استنلس استیل جهت استفاده در محیط هایی با فرسایش و خوردگی میباشد و اتصال انها به شکل فلنجی و در کلاس های 150 -300- و 600-800 میباشد ضخامت بدنه شیرهای این استاندارد کمتر از API 600 ونزدیک به استاندارد ASME B 16.34 میباشد
ASME B16.34
بزرگترین استاندارد ASME در حوزه شیرالات صنعتی میباشد نکته مهم این استاندارد ارائه جدول نرخ دما – فشار در کلاس های مختلف میباشد – و دارای فرایندهای ازمایشات غیر مخرب برای ارتقا کارایی شیر در سرویس خاص میباشد دراین استاندارد چند گروه متریالی تعریف شده است . اتصالات شیرالات این استنادارد ها به شکل دنده ای – دوسر جوش – ساکت – فلنجی بوده و ضخامت دیواره در این استاندارد در کلاس های 150-300 -600- از استانداردهای API600-API 602 کمتر است
API 60
مشخصات پایه CHEK- GATE-BALL PLUG هست که در خطوط اصلی سرویس های انتقال نصب میشود این استاندارد ها الزامات تست سختگیرانه ای دارد و معمولا کارشناسان صنایع پالایش و پتروشیمی جهت سختگیری تز الزامات تست ان برای خطوط بالادست استفاده میشود
API 602
در این استاندارد الزامات طراحی و ساخت GATE ولو های فورج شده به شکل فلنجی – رزوه ای – جوشی میباشد
که تا سایز 4 اینچ قابلیت تولید دارند همچنین الزامات GATE ولو با ابندی BELLOW SEAL در این استاندارد گنجانده شده است در حال حاضر در استاندارد MSS-SP 117 میباشد در این استاندارد ضخامت دیواره بیشتر الزامات ASME B16.34 میباشد
BS 5352
دراین استاندارد الزامات ساخت شیرالات ریخته گری و فورج شامل انواع GLOB-GATE-CHECK ولوهایی تدوین گشته که مخصوص صنایع نفت و گاز و پتروشیمی بوده و تا سایز 2 اینچ در کلاس های 150 -300 600 800 1500 تولید میشود
وجود رابطه متناسب بین حرکت دسته و حرکت دیسک باعث میگردد ازین شیر ها
جهت تنظیم جریان استفاده نمود .
هم چنین با توجه به انیکه فاصله حرکتی بین وضعیت باز وبسته شیر کم
میباشد میتوان از این شیر ها برای قطع و
وصل جریان نیز استفاده نمود
نحوه اتصال
رزوه ای asme b1.20.1 npt
ساکتی asmeb16.11
دو سر جوش asme b16.25
فلنجی asme b16.5
استاندارد ها
Full port—asme b16.34 bs5352
Standard port port
api602 iso 15761
نقد و بررسی
کاربرد شیر فلکه استیل کلاس 800 در صنعت
شیر فلکه استیل یکی از تجهیزات کاربردی و مهم در صنعت محسوب میشود که برای کنترل جریان انواع سیالات استفاده میشود. از این نوع شیر برای انتقال سیالات مختلف مانند نفت و گاز، آب، انواع گازها و بخار و … استفاده میشود و میتوان فشار و شدت جریان عبوری را تنظیم نموده یا جریان را به طور کامل قطع یا وصل کرد.
این نوع شیر به دلیل مقاومت بالا در برابر خوردگی و فرسایش در محیطهای گوناگون قابل استفاده است و عملکرد مطلوبی دارد. در شرایط محیطی دشوار و حساس معمولا از این نوع شیر استفاده میشود.
در زمان انتخاب شیر فلکه بایستی به چند نکته مهم دقت داشته باشید:
- نقشه لوله کشی و مسیر اتصالات لولهها و تجهیزات
- نوع سیالی که در لولهها جریان دارد
- نوع کاری که از شیر فلکه انتظار دارید
- حجم و فشار سیال عبوری از لولهها
- درجه حرارت سیال
- مواد سازنده سیال
- محل و موقعیت قرار گیری شیر
مشخصات شیر کشویی دنده ای استنلس استیل:
شیر کشویی نوعی شیر مسدود کننده سیال است که جریان عبوری را به طور کامل بسته یا باز نگه می دارد و افت فشار کمی نسبت به سایر شیرها دارد.
شیر کشویی استنلس استیل معمولا در دو نوع 304 (مناسب سیال اسیدی)و نوع 316 (مناسب سیال دارای کلرید و یا آب دریا) ساخته و عرضه می گردد.
افزون بر این، شیر فلکه کشویی استنلس استیل 304L و 316L نیز در صنایع متفاوت کاربرد دارند، این نوع استیل برای پیشگیری از خوردگی بین دانه ای مناسب است.
کلاس کاری این نوع شیر شامل 1500, 900, 800 600, 300 ,150 می باشد.
| مشخصات فنی | |
| شیر کشویی دنده ای استنلس استیل 304 کلاس 800 | |
| سایز | DN 15 – 50 |
| فشار کاری | CL 800 |
| متریال | F 304 |
| استاندارد طراحی شیر | ASME B16.34 |
| استاندارد طراحی نوع اتصال | ASME B1.20.1 |
| نوع اتصال | جوشی / SW |
| موارد استفاده | گستره کاربردی شیر برای تولید لبنیات، مراکز صنایع شیمیایی، اسید ها تا دمای 180 درجه سانتی گراد . |
اجزای سازنده گیت ولو استنلس استیل ساكت ولد كلاس ۸۰۰
- سر فلکه: باز و بسته کردن گیت ولو ها از طریق سرفلکه صورت می گیرد. معمولا بر روی گیت ولو ها از اکت های بادی و برقی استفاده نمی شود.
- بدنه: بدنه به سایر تجهیزات گیت متصل است و این نوع اتصال میتواند به کمک فلنج، دنده و یا جوش صورت بگیرد. بدنه قسمتی از شیر کشویی یا همان گیت است.
- بونت: معمولا بونت از طریق پیچ به بدنه وصل می شود و بخش های متحرک شیر درون بونت قرار میگیرد.
- تریم: به مجموعه استم، دیسک و سیت رینگ هایی که درون یک شیر کشویی قرار دارند، تریم گفته می شود.
- محور ولو: وظیفه استم در یک گیت یا شیر کشویی، جابه جایی دیسک درون شیر است. محور ولو عامل حرکت آن به سمت بالا و پایین است.
