دستهبندی: شیرآلات فولادی
سایز: 1/2 اینچ
DN: 15
جنس گوی: استیل 304
نوع اتصال: رزوه ای / NPT

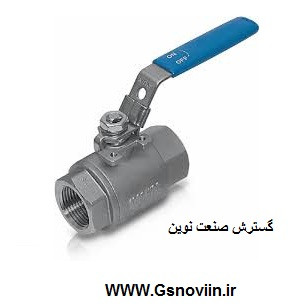

شیرگازی 1000وگ "1/2 اینچ فولادی دو تیکه رزوه ای
BALL VALVE 1000WOG 1/2" WCB 2PC NPT
برند:نیپون
مشخصات
سایز
1/2 اینچ
DN
15
جنس گوی
استیل 304
نوع اتصال
رزوه ای / NPT
فولاد
A216
کشور سازنده
چین
توضیحات
ویژگی عملکرد شیر گازی 1000وگ یا 2000 وگ
شیر توپی شکلی از شیر یک چهارم چرخشی است که از یک توپ توخالی، سوراخدار و چرخان برای کنترل جریان از طریق آن استفاده میکند. هنگامی که سوراخ توپ در راستای جریان است باز است و هنگامی که توسط دسته سوپاپ 90 درجه می چرخد بسته می شود. دستگیره در هنگام باز بودن با جریان صاف و هم راستا با جریان قرار می گیرد و در حالت بسته عمود بر آن است که کار را آسان می کند. تایید بصری وضعیت شیر شیرهای توپ با پد نصب نیز می توانند توسط محرک و جعبه دنده کار کنند.
شیرهای توپی بادوام هستند، پس از چرخه های زیاد عملکرد خوبی دارند و قابل اعتماد هستند و حتی پس از استفاده طولانی مدت به طور ایمن بسته می شوند. این ویژگیها آنها را به گزینهای عالی برای برنامههای خاموش و کنترل تبدیل میکند، جایی که اغلب به دروازهها و شیرهای گلوب ترجیح داده میشوند ، اما کنترل دقیق خود را در برنامههای دریچه گاز ندارند.
توضیحات :
1) استاندارد طراحی: ASME B16.34، API608
2) انتهای رشته ها: ANSI B1.20.1، BS 21/2779، DIN 259/2999، ISO 228
3) تست: API 598 ASTWC A216-
A351-CF8M,CF8,CF3M,SS316,SS304
5) اندازه: 1/4"، 3/8"، 1/2"، 3/4"، 1"، 1-1/4"، 1-1/2 "، 2"، 2-1/2"، 3"، 4"
6) فشار کاری: 16-69 بار
7) جنس صندلی: PTFE، RPTFE، PPL
8) دمای کار: -20 تا 180 درجه سانتیگراد (PTFE) 20- تا 300 درجه سانتیگراد (PPL)
9) محیط کار: آب، روغن، گاز، بخار، اسید و غیره
ویژگی ها
1) ساقه مقاوم در برابر باد کردن
2) بدنه ریخته گری سرمایه گذاری
3) کاهش سوراخ
4) نوع رزوه: NPT ,PT,BSP,BSPT,DIN موجود است
5) دسته قابل قفل اختیاری است
1) ساقه مقاوم در برابر باد کردن
2) بدنه ریخته گری سرمایه گذاری
3) کاهش سوراخ
4) نوع رزوه: NPT ,PT,BSP,BSPT,DIN موجود است
5) دسته قابل قفل اختیاری است
نقد و بررسی
انواع بال ولوها از لحاظ نوع و جایگیری توپی
بال ولو با توپی شناور (Floating Ball Valve) :
در این نوع شیرها، توپی تقریباً به حالت شناور بوده و میتواند درجای خود کمی حرکت داشته باشد. حرکت توپی نمیتواند به سمت بالا باشد و توپی از بالا به وسیلهی یک شفت در جای خود ثابت شده است. به علت فشرده شدن توپی به نشیمنگاه، استفاده از این شیر در فشارهای بالا توصیه نمیگردد.
بال ولو ترونیون (Trunnion Ball Valve) :
در Ball Valve ترونیون بر خلاف نوع شناور، توپی از تمامی جهات ثابت شده و فقط دارای حرکت چرخشی میباشد. این شیرها برای مواقعی که فشار جریان بالا باشد مناسب میباشند. از مزایای Ball Valve ترونیون میتوان به گشتاور عملیاتی کمتر و آب بندی بسیار خوب در فشارهای بالا و پایین و اشاره کرد.
بال ولو سه راهه (Three Way Ball Valve) :
معمولا یک شیر توپی دارای دو ورودی (یا دو راه) است.با این حال در برخی موارد، ممکن است یک شیر توپی 3 طرفه مورد استفاده قرار گیرد. این نوع شیر به جای دو پورت، دارای 3 پورت (ورودی) است.این طرح چند منظوره برای انتقال مایعات از ورودی شیر اصلی به دو جهت مختلف مورد نیاز است، که هر یک توسط دو خروجی جداگانه انجام می شود. یکی دیگر از کاربردهای معمول شیر توپی 3 طرفه، داشتن خط جریان اصلی است که توسط دو ورودی جداگانه و جایگزین ارائه شده است.
توپِ یک شیر توپی 3 طرفه ممکن است دارای طرح L یا T باشد که در تصویر زیر نشان داده شده است. این نوع خاص از شیرهای توپی در طراحی فلوتینگ یا ترونیون، با هر نوع انتهای شیری (فلنج، سوکت یا اتصال رشته ای) و مواد مختلفی از پلاستیک گرفته تا کربن، آلیاژ و فولاد ضدزنگ موجود است.
بال ولو با ورودی بالایی (Top-Entry Ball Valve) :
در این شیر دسترسی به توپی از قسمت بالای شیر است و نسبت به شیرهای با ورودی جانبی دسترسی راحت تری دارند. این شیرها برای مواقعی که فعالیت خط لوله بالا بوده و نیاز به تعمیرات و سرویس شیر زیاد است استفاده میشوند تا با باز کردن قسمت بالایی شیر تعمیرات را انجام دهند. این شیرها همچنین به علت ساختار یکپارچه و نیاز به عملیات ریختهگری در فرایند تولید از شیرهای با ورودی جانبی گرانتر هستند.
بال ولو با ورودی جانبی (Side-Entry Ball Valve) :
در این شیرها دسترسی به توپی از قسمت جانبی یا پهلوی شیر بوده و برخلاف حالت Top-Entry ساختار این شیرها یکپارچه نیست. ساخت و مونتاژ لوازم این شیرها نسبتاً سادهتر است و قیمت پایین تری نسبت به شیرهای با ورودی بالا دارند.
Ball Valve با ورودی جانبی – Side-Entry Ball Valve
جوشی (Welded body ball valve):
در طراحی شیرهای جوشی دیگر خبری از پیچ و مهره و اتصالات چند تکه نیست. شیر به صورت یک تکه و به صورت جوش کامل بدنه ساخته می شود. از شیرهای جوشی اغلب برای کارهای ساده استفاده می شود. شیرهای جوشی استحکام بدنۀ بالایی دارند و حجم و وزن کمتری نسبت به دیگر طراحی ها خواهند داشت. با این وجود چون امکان تعمیر برای شیرهای تمام جوش وجود ندارد، در طراحی های صنعتی کمتر مورد استفاده قرار می گیرند.
