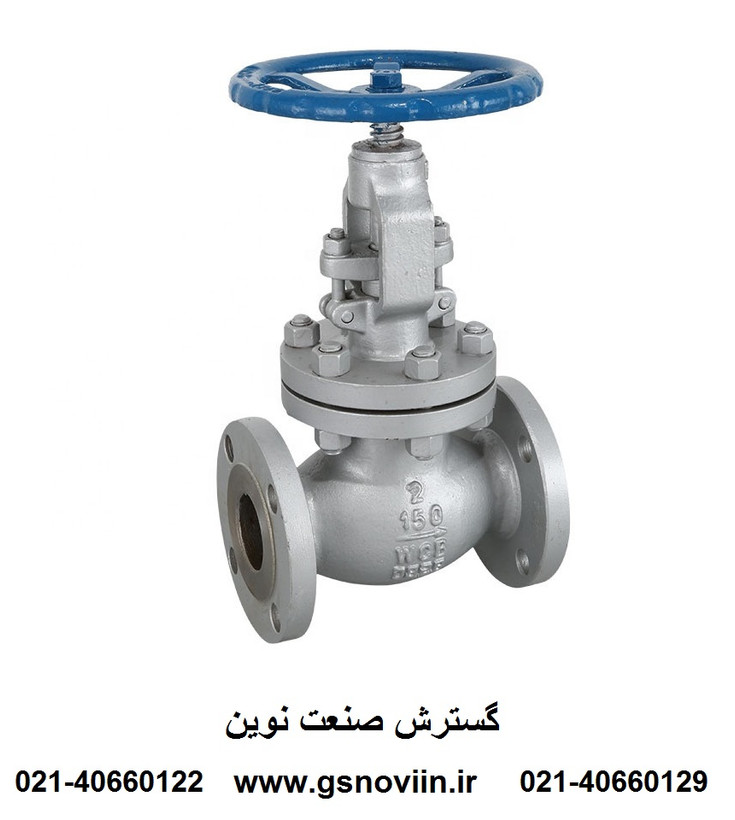

شیرفلکه سوزنی 6 اینچ کلاس 150 فولاد ریخته گر

GLOBE VALVE 6" #150 WCB A216
برند:اوریون

جهت اطلاع از قیمت و موجودی تماس بگیرید.

021-66641067
مشخصات

سایز

6 اینچ

DN

150

کلاس

150

فولاد

A216

توضیحات

شیر فلکه سوزنی فولادی



شیر سوزنی فولادی (GLOBE VALVE CS) یکی از شیرهای بسیار پرکاربرد در صنایع مختلف است. که در کلاسهای 150، 300، 600، 800، 900، 1500، 3000، psi 5000 و در انواع دنده ای، جوشی و فلنچ دار موجود میباشد. کاربرد این نوع شیر برای قطع و وصل کردن ناگهانی بدون افت فشار سیال است. حالت مخروطی شکل موجود در شیر فلکه های سوزنی، توسط ساقه آن روی جریان مینشیند و از عبور آن جلوگیری میکنند. به علت ظاهر ظرف و کوچکی که دارند و به علت حساسیت بسیار بالا برای جریان موجود در آن، بیشتر در صنایع نفت و پتروشیمی کاربرد دارند. در شیر فلکه سوزنی، مجرای عبور در آن یکسان و در یک امتداد نبوده و از بیرون کاملا مشخص است.
مجموعه تامین کالا، تامین کننده انواع شیر فلکه های سوزنی فولادی است و آن ها را با بهترین کیفیت و نازلترین قیمت در اختیار شما عزیزان قرار میدهد. تامین کالا با داشتن چندین دهه سابقه کار در این زمینه، اینجاست تا بهترین تجربه خرید را برای شما عزیزان به ارمغان آورد؛ با تامین کالا در تماس باشید.



شیرهای گلوب کلاس 150



                    طراحی سوپاپ گلوب فولاد ریخته گری کلاس 150



          نقشه های سوپاپ گلوب کلاس 150

نقشه کشی دریچه گلوب دنده ای کلاس 150

مواد معمولی

مورد قسمت شماره مواد
1 بدن A216 WCB
2 حلقه صندلی A105 + STL
3 دیسک A105+13Cr
4 صفحه رانش دیسکی A276 420
5 مهره دیسک A276 410
6 ساقه A182 F6a
7 مهره کاپوت A194 2H
8 پیچ کاپوت A193 B7
9 واشر SS304 + گرافیت
10 بوش صندلی عقب A276 410
11 بسته بندی ساقه SS304 + گرافیت
12 کاپوت A216 WCB
13 پین پیچ چشمی فولاد کربن
14 غده A276 410
15 فلنج غده A216 WCB
16 پیچ چشمی A307 GR.B
17 مهره A194 2H
18 یوکی بوش A439 GR.D-2
19 پیچ فولاد کربن
20 چرخ دستی آهن دوتیل
21 مهره چرخ دستی A194 2H
22 واشر فولاد کربن



ویژگی های طراحی:

محور ساقه دریچه کره ای عمود بر سطح آب بندی نشیمنگاه شیر است. مسیر باز یا بسته شدن میل سوپاپ نسبتاً کوتاه است و عملکرد قطع بسیار مطمئنی دارد که باعث می شود این شیر برای قطع یا تنظیم و دریچه گاز بسیار مناسب باشد.

هنگامی که دیسک سوپاپ سوپاپ در حالت باز است، هیچ تماسی بین نشیمنگاه سوپاپ و سطح آب بندی دیسک شیر وجود ندارد و یک عمل قطع بسیار مطمئن وجود دارد. این نوع شیر برای برش یا تنظیم و کاهش محیط بسیار مناسب است. استفاده از جریان. این نوع شیر معمولاً باید به صورت افقی در خط لوله نصب شود.

هنگامی که شیر خاموش کننده در حالت باز است، هیچ تماسی بین نشیمنگاه آن و سطح آب بندی دیسک وجود ندارد، بنابراین سطح آب بندی آن از نظر مکانیکی کمتر فرسوده می شود، زیرا اکثر نشیمنگاه ها و دیسک های سوپاپ راحت تر تعمیر یا تعویض می شوند. هنگام آب بندی قطعات لازم نیست کل شیر را از خط لوله خارج کنید که برای موقعیتی که شیر و خط لوله به هم جوش داده می شوند بسیار مناسب است. جهت جریان محیط از طریق این نوع شیر تغییر می کند، بنابراین مقاومت جریان شیر توقف نسبت به سایر شیرها بیشتر است.



مزایای:

1. ساختار ساده تر از شیر دروازه است و ساخت و نگهداری راحت تر است.

2. سطح آب بندی آسان برای پوشیدن و خراش نیست و عملکرد آب بندی خوب است. هنگام باز و بسته شدن، هیچ لغزشی نسبی بین ترک سوپاپ و سطح آب بندی بدنه سوپاپ وجود ندارد، بنابراین سایش و خراش جدی نیست، عملکرد آب بندی خوب است و عمر مفید طولانی است.

3. هنگام باز و بسته شدن، ضربه دیسک کوچک است، بنابراین ارتفاع شیر توقف کوچکتر از شیر دروازه است، اما ساختار طولانی تر از شیر دروازه است.

نقد و بررسی

شیر سوزنی کربن استیل فلنجدار کلاس 150 شیرهای سوزنی نه تنها برای قطع و وصل جریان بلکه برای تنظیم جریان عبوری سیال از شیر نیز قابل استفاده می باشد.

نام شیرسوزنی  از طراحی دیسک و نشیمنگاه آن برداشت شده است. در شیرهای سوزنی سیتی مخروطی شکل توسط ساقه شیر حرکت می کند و بر روی نشیمنگاه می نشیند و باعث قطع عبور جریان می شود.

شیرهای سوزنی مقاومت زیادی در برابر جریان سیال دارند و حتی در صورت باز بودن کامل شیر افت فشار زیادی دارند. هنگام بستن این شیر باید دقت شود از بیش از حد سفت کردن دستگیره آن خودداری شود زیرا به نشیمنگاه فشار وارد آمده و باعث آسیب به قطعات آب بندی شیر می شود.



مشخصات فنی
شیر سوزنی کربن استیل فلنجدار کلاس 150
سایز DN 50 – 300
فشار کاری CL 150
متریال WCB
استاندارد طراحی شیر ANSI B16.34
استاندارد طراحی طول فلنچ ANSI B16.5
نوع اتصال فلنچدار
موارد استفاده گستره کاربردی شیر برای سیالاتی چون آب و بخار تا دمای 400 درجه سانتی گراد .

مشخصات شیر شوزنی کربن استیل :

شیر سوزنی یا needlevalves که نام خود را از مدل دیسک و نشیمنگاه خود گرفته از لحاظ ساختار و طرز کار جزو شیرهای کروی  می باشد.

با این شیرها می توان کنترل دقیق جریان سیال علل خصوص در لوله های باریک و ظریف برقرار کرد.

ساختمان این شیر طوری است که جریان به یک حفره کوچک راهنمایی می شود و پس از چرخش  90  درجه به نوک یک مخروط هدایت می شود

جریان از بین این حفره و یک قطعه سوزنی شکل به خروجی راه می یابد .

دیسک این مدل شیر از میله مخروطی شکل نازکی درست شده که از داخل سوراخ مدور صفحه رد می کند و جریان حرکت سیال را محدود می سازد.

شیر سوزنی چیست؟

شیر سوزنی یک شیر با حرکت خطی است که عمد تا”  برای کنترل جریان و قطع و وصل جریان  به کار گرفته می شود.

کار کردن با این شیر ساده است و با چرخاندن هندویل شیر، به راحتی   می توان میزان جریان سیال عبوری را تنظیم کرد.



شرکت کیسان فرا ساحل انرژی کالا از مرحله بر آورد پرو ژه تا استفاده نهایی از محصول در کنار شماست هدف ما تامین تخصصی نیازهای شما مشتریان عزیز می باشد.



چکیده مقاله بررسی اثر پارامترهای عملیات حرارتی نرماله کردن بر بهبود خواص کششی و ریزساختار فولاد ریخته گری شده A216 گرید WCB

فولاد ASTM A216 زیر مجموعه ای از فولادهای کربنی ریخته گری شده است که سه گرید WCB, WCA و WCC برای این فولاد ذکر شده است. این فولاد برای شیرها، فلنجها، اتصالات و یا سایر قطعات حاوی فشار برای کاربرد در درجه حرارت بالا و کیفیت مناسب برای مونتاژبا ریخته گری های دیگر و یا قطعات فرفورژه توسط جوشکاری ذوبی کاربرد دارد. گرید WCB از فولاد مذکور در ساخت قطعات ریخته گری شده تحت فشار پمپ کاربرد دارد. هدف از این پژوهش، رسیدن به خواص مکانیکی مطلوب این فولاد ( افزایش طول زیاد ) با استفاده از عملیات حرارتی می باشد. برای این منظور نمونه هایی از فولاد ساده کربنی ASTM A216 ساخته شده و عملیات حرارتی آستنیته کردن و سپس نرماله کردن بر روی انها انجام شد. برای به دست آوردن دمای مناسب عملیات آستنیته کردن، به استانداردها مراجعه کرده و نزدیکترین فولاد به فولاد ما ( از نظر ترکیب شیمیایی و خواص مکانیکی ) را انتخاب کردیم که دمای آستنیته کردن آن 925 درجه سانتیگراد به دست آمد. برای انجام عملیات حرارتی نرماله کردن، نمونه های مختلف در دماهای 815، 905، 915، 925، 935 و 945 درجه سانتیگراد به مدت 60 دقیقه در کوره قرار گرفتند و سپس در هوای محیط سرد شدند. پس از انجام عملیات حرارتی بر روی نمونه ها، ابعاد نمونه ها مطابق استاندارد E8 برای آزمون کشش آماده سازی شدند. همچنین نمونه ها پس از آماده سازی و عملیات سطحی (سوهان، سمباده، پولیش و اچ ) برای آزمون SEM آماده شدند. نتایج ازمایشات نشان میدهد که بیشترین افزایش طول در نمونه نرمالایز شده در 925 درجه سانتیگراد مشاهده می شود و این نمونه دارای حداکثر کاهش سطح مقطع میباشد. علت این کاهش سطح مقطع خوب، کمتر بودن فازهای ترد مثل بینیت بوده است.
