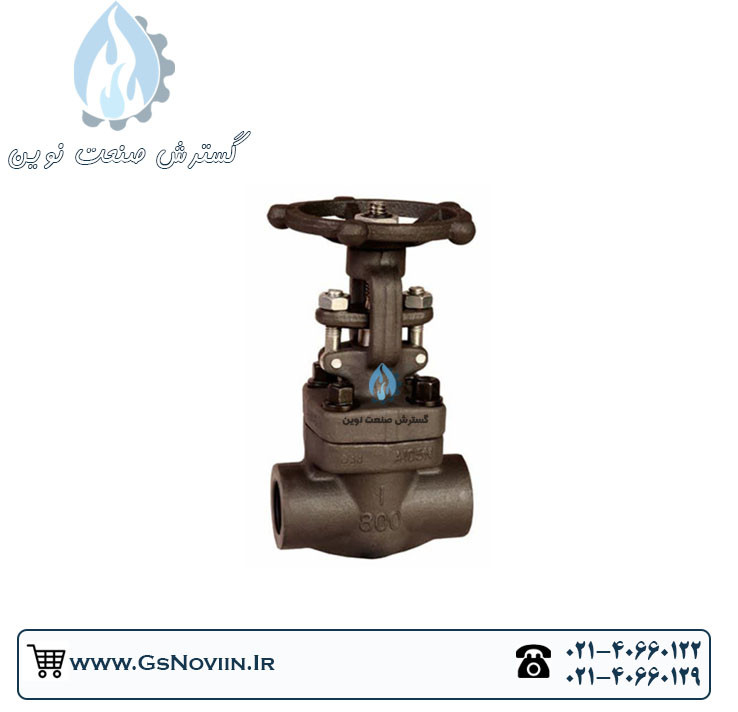

شیرفلکه کشویی "1/4 1 اینچ فولادی A105 کلاس 800 جوشی

شیر کشویی فولادی کلاس 800 Class 800 carbon steel gate valve

در این قسمت قصد داریم مکانیزم عملکردی و موارد مصرف انواع شیر فلکه فولادی کلاس 800 را به تفصیل مورد مطالعه قرار دهیم.شیر کشویی فولادی کلاس 800 یکی از متداول ترین انواع شیرآلات در پایپینگ خطوط لوله به شمار می رود.شیرآلات کشویی با حرکت خطی خود باعث قطع و وصل جریان سیال می شوند.

شیر کشویی فولادی یا بایستی کاملا باز و یا کاملا بسته باشد و از این مدل نمی توان به منظور تنظیم و تعدیل جریان استفاده نمود.ساختار شیر فلکه فولادی به گونه ای است که زمانیکه سیال داخل آن جریان می یابد کمترین میزان افت فشار و اختشاش در سیستم به وجود می آید.شیر کشویی فولادی خاصیت آب بندی بالایی دارد و در تمامی سیستم های انتقال میعانات و سیالات،انواع سوخت ها،آب،بخار،روغن و غیره مورد استفاده قرار می گیرد.

جنس شیر کشویی فولادی کلاس 800 (Class 800 carbon steel gate valve material standard)

جنس بدنه و بونت شیر فلکه فولادی کلاس 800 از جنس فولاد فورجی A105 می باشند و طبق استاندارد A106 طراحی و تولید می شود.مکانیزم باز و بسته شدن آن بصورت دستی و توسط هندویل انجام می پذیرد.

نوع اتصال در این نوع بصورت ساکت ولد و دنده ای بوده و در دو نوع دنده NPT و دنده BSP تولید و در پایپینگ خطوط لوله با فشار بالا مورد استفاده قرار می گیرند.شیر کشویی فولادی کلاس 800 در محدوده دمایی بین 29- الی 425 درجه سانتیگراد و فشار بالای 138 بار توانایی کار کردن دارد.

بررسی ساختار انواع شیر کشویی فولادی کلاس 800 Class 800 carbon steel gate valves mechanism

به طور کلی شیر فلکه کشویی فولادی در دو نوع دیسک موازی و دیسک مورب یا دیسک گوه ای تولید می شود و از نظر تفاوت در نوع لبه و استم به ارقام ذیل تقسیم بندی می شوند:

1-شیرآلات کشویی با لبه صلب Solid Wedge Gate Valve
2-شیرآلات کشویی با لبه انعطاف پذیر Flexible Wedge Gate Valve
3-شیرآلات کشویی لبه شکاف دار یا لبه دوبل Split Wedge or Parallel disk Gate Valve
4-شیرآلات کشویی استم بالا OS & Y Gate Valve or Rising Stem Valve
5-شیرآلات کشویی استم پایین یا دنده از داخل Non-rising Stem Gate Valve or Insider Screw Valve

مقایسه کلاس کاری در انواع شیر فلکه کشویی

در شیرآلات کشویی فولادی بنا به دما و فشار کاری،کلاس کاری متغیر است و در انواع شیر کشویی فولادی کلاس 150،شیر کشویی کلاس 300 و شیر فلکه فولادی کلاس 800 تولید می شوند که در طراحی های سیستم های پایپینگ با توجه به دما و فشار کاری انتخاب می شوند.

سایر شیرآلات کشویی مورد استفاده در پایپینگ خطوط لوله

شیرآلات کشویی بنا به کاربرد و فشار و دمای سیال عبوری در جنس های برنجی،چدنی و استنلس استیل در گرید های مختلف تولید میشوند.
برای سیالاتی مانند آب در محدوده دمایی 80 درجه سانتیگراد و فشار 16 بار می توان از شیرآلات کشویی چدنی یا برنجی و بنا به نوع سیال عبوری و دمای آن در دو نوع شیر فلکه کشویی زبانه لاستیکی و زبانه فلزی استفاده نمود که در نوع زبانه فلزی جنس خود زبانه از چدن و جنس رینگ دور زبانه در دو نوع رینگ استیل و رینگ برنزی استفاده می شود.
