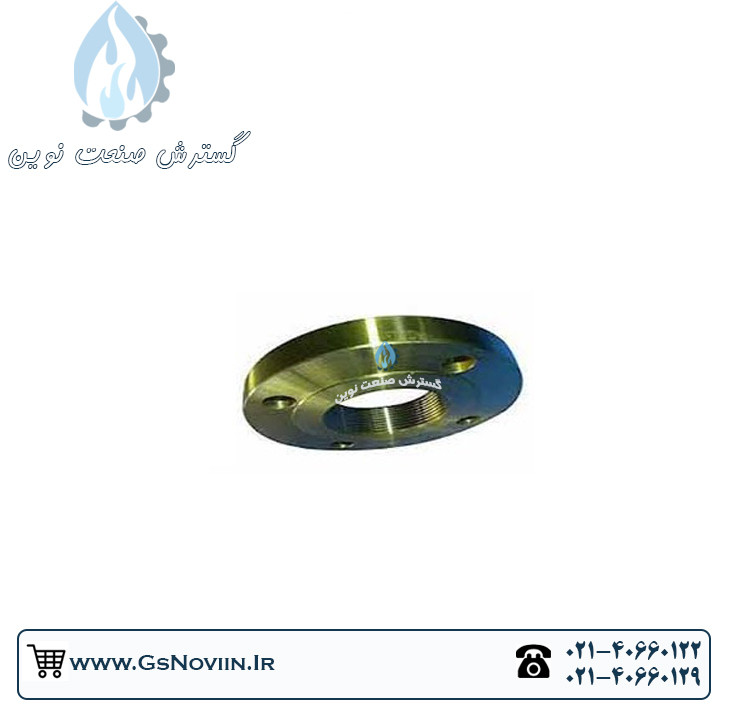

فلنج رزوه ای "11/2 اینچ کلاس 150 فولاد A105 ملسی

فلنج رزوه ای (Threaded Falnge) چیست؟

فلنج رزوه ای که به آن Threaded Flange نیز گفته می شود یکی از معدود انواع فلنج ها می باشد که برای اتصال نیازی به جوشکاری ندارد. قسمت داخلی این فلنج دارای رزوه مخروطی شکل می باشد که لوله به صورت پیچشی داخل آن بسته شده و به این شکل به لوله یا اتصالات دیگر متصل می شود.

این فلنج ها موقعیت هایی که امکان جوشکاری بنا به دلایلی همچون احتمال انفجار وجود ندارد، بهترین انتخاب می باشند. هایپر صنعت فامکو ارائه دهنده سایز ها و کلاس های مختلف فلنج رزوه ای در انواع زیر می باشد.

• فلنج رزوه ای فورج فولادی A105
• فلنج رزوه ای فورج استنلس استیل A182 F304/304L
• فلنج رزوه ای فورج استنلس استیل A182 F316/316L
• فلنج رزوه ای فولادی PN10
• فلنج رزوه ای فولادی PN16
• فلنج رزوه ای فولادی با پوشش گالوانیزه

مشخصات فنی فلنج رزوه ای

 در فلنج رزوه ای، همانطور که از نامش پیداست، اتصال به صورت رزوه ای می باشد. این فلنج شبیه به فلنج SLIP ON می باشد با این تفاوت که به جای جوش از رزوه استفاده می شود. این عامل یکی از مهم ترین مزیت های این فلنج می باشد که امکان باز و بست شدن فلنج به دفعات زیاد و در موقعیت های پر خطر را به ما می دهد. فلنج های رزوه ای در سایز و فشار های کاری مختلف موجود می باشند اما سایز های کوچک تر آن بیشتر به کاربرد دارد. در اتصال این نوع فلنج باید از نوار تفلون مخصوص برای آب بندی رزوه ها استفاده کرد، از این فلنج در خطوط فشار پایین استفاده می شود. در صنایع از این نوع فلنج در سرویس های آب آشامیدنی و مصارف شستشو استفاده می گردد. این فلنج در سیستم هایی که خطوط لوله ضخامت کمی دارند، مناسب نیستند زیرا ایجاد رزوه بر روی لوله هایی با ضخامت کم امکان پذیر نیست. این فلنج بر اساس استاندارد ASME B16.5 تولید می گردد. به دلیل کاربری آسان این فلنج در سایز های ½ تا 6 اینچ بسیار پر مصرف می باشد. این فلنج با نام فلنج دنده ای نیز شناخته می شود.

انواع فلنج های رزوه ای

• فلنج رزوه ای لبه دار
• فلنج رزوه ای تخت

مزایا فلنج رزوه ای

• عدم نیاز به عملیات جوشکاری
• به صرفه بودن از نظر قیمت
• سهولت در باز و بست توسط اپراتور
• مقاومت در برابر فشار کاری بالا
• قابلیت باز و بست به منظور انجام عملیات تعمیرات به دفعات زیاد
• از این نوع فلنج در شرایطی که احتمال انفجار در خطوط لوله وجود دارد، استفاده می شود.
